本画板在WPF-Diagram-Designer的基础上进行的开发，界面框架使用Fluent.Ribbon的框架。
AIStudio框架汇总：https://gitee.com/akwkevin/aistudio.-introduce
B站介绍：https://space.bilibili.com/1945893528
写在前面
友情提示 很多朋友老问为什么编译不过去，您需要安装对应的net版本，或者修改工程的net版本，如下图。
2023年5月17日更新内容(做一个画笔画板)
更新内容如下
- [1] 画笔实现
- [2] 封闭画笔实现
- [3] 钢笔实现
- [4] 文字画笔
- [5] 直线，矩形，椭圆
- [6] Path形状
- [7] 取色器
- [8] 三种画笔可选
画笔示例入口
画笔示例截图
2023年4月5号更新内容（本次更新主要仿照百度脑图）：
1.思维导图、目录组织图、鱼骨头图、逻辑结构图、组织结构图，入口在文件新建下。
2.思维导图工具栏（只有思维导图模式下可见）
2.1插入链接
2.2插入图片
2.3插入备注
2.4插入优先级
2.5插入进度
2.6切换类型
2.7切换主题
2.8还有展开节点，全选，居中，适应窗体大小等功能，不在介绍。
3 添加搜索功能（不仅仅思维导图可以使用）
4 MindEditor：最后为了方便大家使用，我封装了一个思维脑图的控件MindEditor，可以直接绑定json格式的数据，数据改变，可以直接加载应用。（见AIStudio.Wpf.DiagramDesigner.Demo）
2023年2月5号更新内容：
本次更新主要参照了一个Blazor的Diagram的画线算法，链接地址:https://github.com/Blazor-Diagrams/Blazor.Diagrams,感谢作者。
1.连线改进，新增连线算法，目前共4种连线：Smooth（曲线），Straight（直线），Boundary（网格边界连接模式），Corner（折线）
2.序列化改进，xml与json序列化，新增自定义元素后，无需更改根元素，只需要在新增的元素上添加序列化的对象即可，扩展性更灵活了。
3.箭头改进，箭头按照连线的实际角度显示（即0-360度），还支持自定义的箭头path。
4.新增快捷键自定义扩展，用户可根据自己的习惯定义快捷键。
5.FlowchartEditor：封装了一个标准的工作流控件FlowchartEditor，具体使用可以参照开源权限管理框架种的用法： https://gitee.com/akwkevin/aistudio.-wpf.-aclient
nuget地址：
6.连接上添加动画：路径动画效果和线条流动效果。
7.改变结构，使用户更容易自定义自己的样式，覆盖系统默认样式。
8.从Blazor.Diagrams种引入PortlessLinks（直接连接两个node，不需要port），自动连接节点Snapping，按距离最近连接ReconnectLinksToClosestPorts
9.新增Demo示例，帮助用户快速上手，见底部2023年2月5号更新附加说明。
2023年之前发布内容：
界面图：
本画板在WPF-Diagram-Designer进行的开发，界面框架使用Fluent.Ribbon的框架。
界面图：
1.支持字体样式，字体颜色，字体阴影，对齐方向，行间距。
2.支持复制粘贴剪贴，格式化，撤销重做。
3.支持形状绘制。
4.连接线
5.位置，组合，对齐
6.元素翻转，旋转。
7.填充颜色，支持线性渐变色，径向渐变色等
8.支持箭头样式
9.锁定与解锁
10.快速样式
11.支持矢量文本，二维码
12.支持插入图片，视频，SVG
13.支持画板大小，方向，标尺，网格是否显示，画板背景色
14.支持流程图（在文件新建下-基本绘图-流程图）
15支持逻辑图（在文件新建下-基本绘图-逻辑图）
16支持SFC顺序控制图（在文件新建下-基本绘图-顺序控制图）
示例项目说明（AIStudio.Wpf.DiagramDesigner.Demo）目录如下：
1 Simple 简单示例
2 Locked 锁定节点
3 Events 事件（暂未完成，敬请期待）
4 DynamicInsertions 动态插入（暂未完成，敬请期待）
5 Performance 性能（100个节点生成）
6 Zoom 放大缩小
7 SnapToGrid 对齐到网格
8 DragAndDrop 拖拽
9 Nodes 节点示例

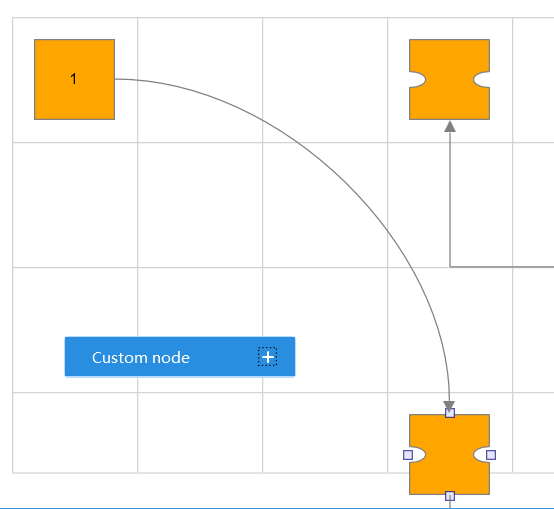

9.1 Svg svg样式
9.2 CustomDefinedNode 自定义节点
9.3 PortlessLinks 无Port的node连接
9.4 GradientNode 渐变色node
9.5 Rotate 旋转node（连接线还需要优化，还算连接在旋转之前的位置上）
10 Links 连线示例
10.1 Snapping 连接线靠近节点自动连接
10.2 Labels 连接线上的文字（支持多处）
10.3 Vertices 连接线上的中间节点
10.4 Markers 箭头，支持自定义
10.5 Routers 连线模式
10.6 PathGenerators 连线算法
11 Ports 连接点示例
11.1 ColoredPort 彩色连接点，相同颜色的连接点才能连接
11.2 InnerPort 内部连接点
12 Groups 分组示例
12.1 Group 分组
12.2 CustomDefinedGroup 自定义分组
12.3 CustomShortcutGroup 自定义分组快捷键
13 Texts 文本节点示例
13.1 Text 文本
13.2 Alignment 对齐方式
13.3 FontSize 字体大小
13.4 ColorText 彩色字体
13.5 OutlineText 轮廓文本
14 Customization 自定义
14.1 CustomNode 覆盖默认节点样式
14.2 CustomLink 设置线条连接样式
14.3 CustomPort 覆盖默认连接点样式
14.4 CustomGroup 覆盖默认分组样式
15 Algorithms 算法
14.6 ReconnectLinksToClosestPorts 重新计算，按最近的连接点连接。
15 Animations
15.1 PathAnimation 动画路径
15.2 LineAnimation 线条流动动画
16 Editor

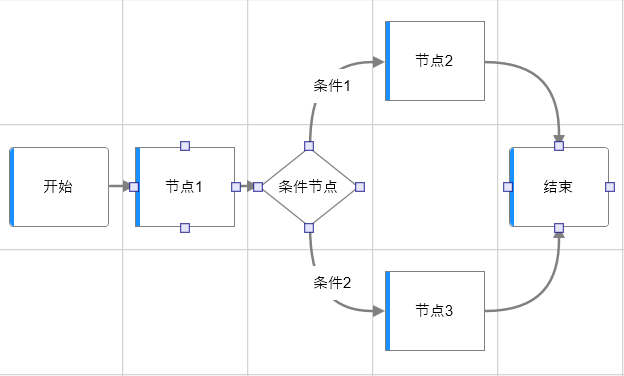

16.1 FlowchartEditor 工作流封装控件
采用兼容主流的diagram的序列化格式
{"Nodes":[{"Kind":1,"UserIds":null,"RoleIds":null,"ActType":null,"Id":"e0f2c29c-2c89-4c0c-857e-35eb0b121d7e","ParentId":null,"Name":null,"Color":"#1890ff","Label":"开始","Width":100.0,"Height":80.0,"X":12.5,"Y":147.5,"Type":"FlowchartNode","ZIndex":0,"PortAlignmentList":["Top","Bottom","Left","Right","Top","Bottom","Left","Right"]},{"Kind":3,"UserIds":[],"RoleIds":[],"ActType":null,"Id":"716f64ec-bcdb-438c-9748-9546abf990cc","ParentId":null,"Name":null,"Color":"#1890ff","Label":"节点1","Width":100.0,"Height":80.0,"X":137.5,"Y":147.5,"Type":"FlowchartNode","ZIndex":2,"PortAlignmentList":["Top","Bottom","Left","Right","Top","Bottom","Left","Right"]},{"Kind":4,"UserIds":null,"RoleIds":null,"ActType":null,"Id":"3cd6c332-6b5b-44ef-96c4-c7aef66fd5dd","ParentId":null,"Name":null,"Color":"#1890ff","Label":"条件节点","Width":100.0,"Height":80.0,"X":262.5,"Y":147.5,"Type":"FlowchartNode","ZIndex":3,"PortAlignmentList":["Top","Bottom","Left","Right","Top","Bottom","Left","Right"]},{"Kind":3,"UserIds":[],"RoleIds":[],"ActType":null,"Id":"7d953234-ddff-4701-a52a-bf6460ffa7b9","ParentId":null,"Name":null,"Color":"#1890ff","Label":"节点2","Width":100.0,"Height":80.0,"X":387.5,"Y":22.5,"Type":"FlowchartNode","ZIndex":6,"PortAlignmentList":["Top","Bottom","Left","Right","Top","Bottom","Left","Right"]},{"Kind":3,"UserIds":[],"RoleIds":[],"ActType":null,"Id":"7dfd4102-2751-42c7-a386-adcfcca27ede","ParentId":null,"Name":null,"Color":"#1890ff","Label":"节点3","Width":100.0,"Height":80.0,"X":387.5,"Y":272.5,"Type":"FlowchartNode","ZIndex":7,"PortAlignmentList":["Top","Bottom","Left","Right","Top","Bottom","Left","Right"]},{"Kind":2,"UserIds":null,"RoleIds":null,"ActType":null,"Id":"ad57e53f-8860-4212-9afb-f67e14eecbc8","ParentId":null,"Name":null,"Color":"#1890ff","Label":"结束","Width":100.0,"Height":80.0,"X":512.5,"Y":147.5,"Type":"FlowchartNode","ZIndex":10,"PortAlignmentList":["Top","Bottom","Left","Right","Top","Bottom","Left","Right"]}],"Links":[{"Id":"65f6432f-2084-462d-93d8-a6b3ff889182","Color":"#FF808080","SelectedColor":"#FF000000","Width":2.0,"Label":null,"SourceId":"e0f2c29c-2c89-4c0c-857e-35eb0b121d7e","TargetId":"716f64ec-bcdb-438c-9748-9546abf990cc","SourcePortAlignment":"Right","TargetPortAlignment":"Left","Type":"DiagramLink","Router":null,"PathGenerator":null,"SourceMarkerPath":null,"SourceMarkerWidth":null,"TargetMarkerPath":null,"TargetMarkerWidth":null},{"Id":"7d1dcf2d-ee69-4c24-84ff-3a99b6555692","Color":"#FF808080","SelectedColor":"#FF000000","Width":2.0,"Label":null,"SourceId":"716f64ec-bcdb-438c-9748-9546abf990cc","TargetId":"3cd6c332-6b5b-44ef-96c4-c7aef66fd5dd","SourcePortAlignment":"Right","TargetPortAlignment":"Left","Type":"DiagramLink","Router":null,"PathGenerator":null,"SourceMarkerPath":null,"SourceMarkerWidth":null,"TargetMarkerPath":null,"TargetMarkerWidth":null},{"Id":"cd18c02f-0cdb-4eb5-9793-b9db87eeea09","Color":"#FF808080","SelectedColor":"#FF000000","Width":2.0,"Label":"条件1","SourceId":"3cd6c332-6b5b-44ef-96c4-c7aef66fd5dd","TargetId":"7d953234-ddff-4701-a52a-bf6460ffa7b9","SourcePortAlignment":"Top","TargetPortAlignment":"Left","Type":"DiagramLink","Router":null,"PathGenerator":null,"SourceMarkerPath":null,"SourceMarkerWidth":null,"TargetMarkerPath":null,"TargetMarkerWidth":null},{"Id":"69bbb083-8eb4-403b-937a-b0f0d3c80eb0","Color":"#FF808080","SelectedColor":"#FF000000","Width":2.0,"Label":"条件2","SourceId":"3cd6c332-6b5b-44ef-96c4-c7aef66fd5dd","TargetId":"7dfd4102-2751-42c7-a386-adcfcca27ede","SourcePortAlignment":"Bottom","TargetPortAlignment":"Left","Type":"DiagramLink","Router":null,"PathGenerator":null,"SourceMarkerPath":null,"SourceMarkerWidth":null,"TargetMarkerPath":null,"TargetMarkerWidth":null},{"Id":"d640c547-5ba8-428c-8d65-74874b1d28bd","Color":"#FF808080","SelectedColor":"#FF000000","Width":2.0,"Label":null,"SourceId":"7d953234-ddff-4701-a52a-bf6460ffa7b9","TargetId":"ad57e53f-8860-4212-9afb-f67e14eecbc8","SourcePortAlignment":"Right","TargetPortAlignment":"Top","Type":"DiagramLink","Router":null,"PathGenerator":null,"SourceMarkerPath":null,"SourceMarkerWidth":null,"TargetMarkerPath":null,"TargetMarkerWidth":null},{"Id":"74ad5635-c96d-42e8-9c0a-42c613c66b7a","Color":"#FF808080","SelectedColor":"#FF000000","Width":2.0,"Label":null,"SourceId":"7dfd4102-2751-42c7-a386-adcfcca27ede","TargetId":"ad57e53f-8860-4212-9afb-f67e14eecbc8","SourcePortAlignment":"Right","TargetPortAlignment":"Bottom","Type":"DiagramLink","Router":null,"PathGenerator":null,"SourceMarkerPath":null,"SourceMarkerWidth":null,"TargetMarkerPath":null,"TargetMarkerWidth":null}]}
近期会持续更新，欢迎大家光临。
最后上一个动画流程图。
特别说明
博客园文章地址 https://www.cnblogs.com/akwkevin/p/15047453.html
用Wpf做一个Diagram画板（续2）（包含封装一个控件FlowchartEditor）： https://www.cnblogs.com/akwkevin/p/17093865.html
用Wpf做一个思维导图（续3-Diagram画板）https://www.cnblogs.com/akwkevin/p/17288814.html
用Wpf做一个可编程画板（续4-Diagram画板）https://www.cnblogs.com/akwkevin/p/17367212.html
用Wpf做一个画笔画板（续5-Diagram画板）https://www.cnblogs.com/akwkevin/p/17417546.html
